สำหรับผู้ที่สร้าง 3d printer เอง หรือผู้ซื้อเครื่อง คงสงสัยว่า ทำไมถึงมี เฟือง(pulley) ออกมาขายหลายขนาด แล้วขนาดมันแตกต่างกันอย่างไร ควรเลือกแบบไหนดี
ซึ่งทางเวป https://nutz95.wordpress.com/2014/12/02/reprap-how-to-choose-your-pulleys-for-your-3d-printer/ ได้อธิบายไว้หมดแล้ว
แยกได้ดังนี้
1. ความแม่นยำของเครื่องพิมพ์ 3d printer(16 microsteps, GT2 belt and 1.8°/step (200 steps))
- 16 teeth: => 100 steps/unit (error: 0)
- 17 teeth: => 94.12 steps/unit (error: -0.00127 mm)
- 18 teeth: => 88.89 steps/unit (error: +0.00124 mm)
- 19 teeth: => 84.21 steps/unit (-0.00249 mm)
- 20 teeth: => 80 steps/unit (error: 0)
- 21 teeth: => 76.19 steps/unit (error: 0.00249 mm)
- 22 teeth: => 72.73 steps/unit (error: 0.00371 mm)
- 23 teeth => 69.57 steps/unit (error: 0.00618 mm)
- 24 teeth => 66.67 steps/unit (error: 0.00495 mm)
- 25 teeth => 64 steps/unit (error: 0)
2.ความละเอียดของเครื่องพิมพ์ 3d printer
- 16 teeth : 10 microns
- 17 teeth: 10.62 microns
- 18 teeth: 11.25 microns
- 19 teeth: 11.88 microns
- 20 teeth: 12.5 microns
- 21 teeth: 13.13 microns
- 22 teeth: 13.75 microns
- 23 teeth: 14.37 microns
- 24 teeth: 14.999 microns
- 25 teeth: 15.625 microns
3.ความเร็วของเครื่องพิมพ์ 3d printer (ที่ 1mm)
- 16 teeth => 100 steps/mm
- 20 teeth => 80 steps/mm. (20% faster)
- 25 teeth => 64 steps/mm. (36% faster)
4.แรงบิดของเครื่องพิมพ์ 3d printer (แกนมอเตอร์ 5mm สายพาน GT2)
- 16 teeth: 10.19 mm
- 17 teeth: 10.82 mm (+6.18%)
- 18 teeth: 11.46 mm (+12.46%)
- 19 teeth: 12.10 mm (+18.74%)
- 20 teeth: 12.73 mm (+25%)
- 21 teeth: 13.37 mm (+31%)
- 22 teeth: 14.01 mm (+37.48%)
- 23 teeth: 14.64 mm (+43.67%)
- 24 teeth: 15.28 mm (+50%)
- 25 teeth: 15.92 mm (+56.23%)

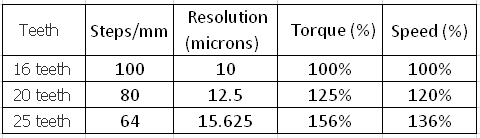

สรุปได้ดังนี้ (เฉพาะ 16 , 20 และ 25 ฟัน)
 |
| compare pulley 3d printer |
- ถ้าลดความละเอียดลงจะเป็นการเพิ่มแรงบิดให้มากขึ้น
- ถ้าเพิ่มแรงบิดให้มากขึ้นจะเป็นการเพิ่มความเร็วให้มากขึ้น
- ถ้าต้องการงานที่มีความแม่นยำ (precision ) ใช้ 16ฟัน
- ถ้าต้องการความเร็ว ใช้ 20 ฟัน
